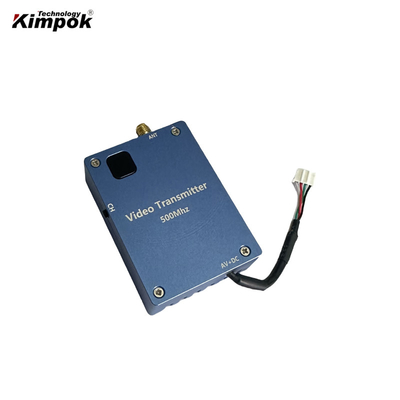

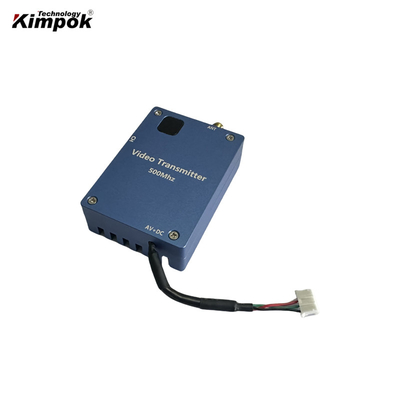

KP-500 TX 2W Transmitter Video Wireless Baru untuk Transmisi Gambar yang Jelas dan Stabil

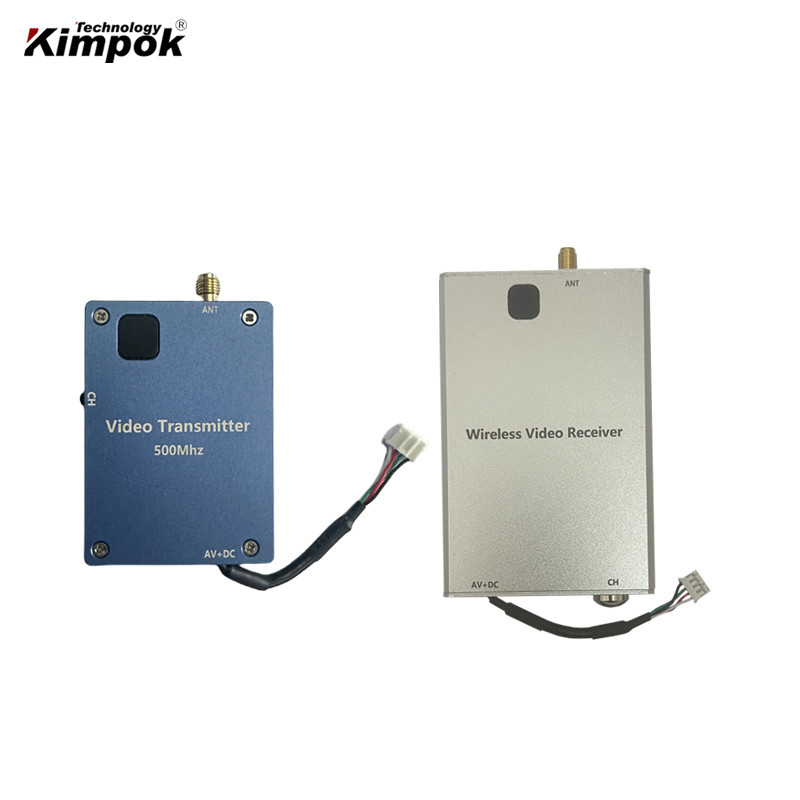

300~900Mhz2WAV nirkabelTPengirim dan Penerima
Deskripsi:
Peralatan transmisi video nirkabel KP-500 TX 2W dirancang khusus untuk aplikasi transmisi video berkualitas tinggi, dan fitur dan kelebihannya adalah sebagai berikut:
Modulasi FM dan pita frekuensi baru:
Modulasi frekuensi diadopsi untuk secara efektif menghindari gangguan frekuensi yang sama di pita frekuensi umum seperti 1,2 GHz, 1,5 GHz dan 2,4 GHz.
Penggunaan pita frekuensi baru memastikan efek transmisi video yang stabil dan jelas di berbagai lingkungan yang kompleks.
Penerima sensitif tinggi:
Sensitivitas penerima mencapai -85 dBm, yang dapat menangkap sinyal lemah dan memastikan kontinuitas dan kualitas transmisi video.

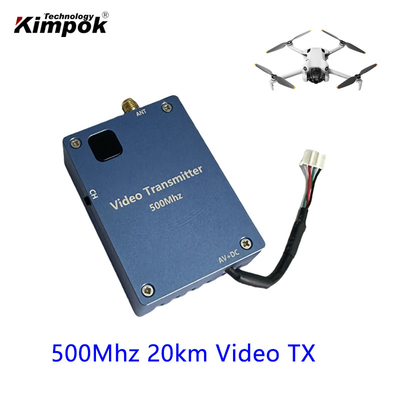

Di bawah kondisi ideal (seperti daerah terbuka perkotaan), antena gain tinggi tanah dapat mengirimkan sinyal hingga 1 ~ 2 kilometer jauhnya.jarak peluncuran bisa mencapai sekitar 20 kilometerNamun, jarak peluncuran yang sebenarnya dipengaruhi oleh faktor-faktor seperti lingkungan, cuaca dan rintangan.
Desain daya tahan dan disipasi panas:
Transmitter terbuat dari logam khusus untuk memastikan daya tahan kerja jangka panjang.Dilengkapi dengan kipas kecepatan tinggi untuk meningkatkan efisiensi disipasi panas dan mempertahankan kinerja stabil peralatan di bawah operasi berkelanjutan jangka panjang.
Antarmuka AV universal dan penerapannya yang luas:
Mendukung antarmuka AV universal, dan mudah menghubungkan kamera, VCD, pemutar DVD dan perangkat lainnya.Sistem FPV, kendaraan udara tak berawak, model pesawat / helikopter, dan kendaraan tak berawak.
Fungsi transmisi data khusus:
Menurut persyaratan khusus, fungsi transmisi data dapat disesuaikan untuk memberikan solusi yang fleksibel 1.Peralatan transmisi video nirkabel KP-500 TX 2W telah menjadi pilihan ideal untuk aplikasi transmisi video berkualitas tinggi karena kinerjanya yang stabil, efek transmisi yang jelas dan penerapan yang luas.
VTXSpPengukuran:
| Nomor model: |
KP-500TX2W |
| Tegangan |
DC 12V |
| Saat ini |
600mA |
| Modulasi |
FM |
| Frekuensi |
300Mhz~900Mhz |
| Saluran |
8 saluran |
| Band frekuensi (pilih satu seri) |
300Mhz: (300Mhz, 320Mhz, 340Mhz, 360Mhz, 380Mhz, 400Mhz, 420Mhz, 440Mhz)
400Mhz: (340Mhz,360Mhz, 380Mhz, 400Mhz, 420Mhz,440Mhz, 460Mhz, 480Mhz) (penyesuaian)
500 MHz: (460Mhz, 490Mhz, 500Mhz, 520Mhz, 540Mhz, 560Mhz, 580Mhz, 600Mhz)
600Mhz: (600Mhz, 620Mhz, 640Mhz, 660Mhz, 680Mhz, 700Mhz, 720Mhz,740Mhz)
700Mhz: (700Mhz, 720Mhz, 740Mhz, 760Mhz, 780Mhz, 800Mhz, 820Mhz, 840Mhz)
800Mhz: (800Mhz, 820Mhz, 840Mhz, 860Mhz, 880Mhz, 900Mhz, 920Mhz, 940Mhz)
900 MHz: (900 MHz, 920 MHz, 940 MHz, 960 MHz, 980 MHz, 1000 MHz, 1020 MHz, 1040 MHz) (penyesuaian)
|
| Mengirim daya |
2 watt |
| Video Output |
1 Vp-p ((FM) |
| Suhu |
-10°C ~ +50°C |
| Pelabuhan antena |
SMA |
| Berat pemancar |
60 g |
| Dimensi |
60*45*18mm (port antena tidak termasuk) |
VRXSpesifikasi:
| Nomor model: |
KP-RX500 |
| Tegangan |
DC 12V |
| Menerima sensitivitas |
-85dB |
| Modulasi |
FM |
| Frekuensi |
300Mhz~900Mhz |
| Saluran |
8 saluran |
| Band frekuensi (pilih satu seri) |
300Mhz: (300Mhz, 320Mhz, 340Mhz, 360Mhz, 380Mhz, 400Mhz, 420Mhz, 440Mhz)
400Mhz: (340Mhz,360Mhz, 380Mhz, 400Mhz, 420Mhz,440Mhz, 460Mhz, 480Mhz) (penyesuaian)
500 MHz: (460Mhz, 490Mhz, 500Mhz, 520Mhz, 540Mhz, 560Mhz, 580Mhz, 600Mhz)
600Mhz: (600Mhz, 620Mhz, 640Mhz, 660Mhz, 680Mhz, 700Mhz, 720Mhz,740Mhz)
700Mhz: (700Mhz, 720Mhz, 740Mhz, 760Mhz, 780Mhz, 800Mhz, 820Mhz, 840Mhz)
800Mhz: (800Mhz, 820Mhz, 840Mhz, 860Mhz, 880Mhz, 900Mhz, 920Mhz, 940Mhz)
900 MHz: (900 MHz, 920 MHz, 940 MHz, 960 MHz, 980 MHz, 1000 MHz, 1020 MHz, 1040 MHz) (penyesuaian)
|
| Video Output |
1 Vp-p ((FM) |
| Audio Output |
1 Vp-p ((FM) |
| Barang pembawa audio |
5.5M 6.0M |
| Suhu |
-10°C ~ +50°C |
| Pelabuhan antena |
SMA |
| Berat pemancar |
19 g |
| Dimensi (L * W * H) |
75*45*20mm |
Antena harus dihubungkan sebelum terhubung ke listrik, jika tidak akan mudah terbakar!
Pemasangan:
A. Jalur memiliki 5 colokan untuk menghubungkan pemancar, kamera dan catu daya
Salah satu titik jalur yang terhubung ke pemancar, yang lain memiliki 4 colokan (merah, kuning, putih, hitam)
Colokan merah menghubungkan DC 12V / 1000mA, juga dapat menghubungkan baterai
Plug putih dan kuning terhubung ke audio kamera dan video terpisah
Dan yang hitam menghubungkan jack input daya kamera
B. Tekan tombol kontrol, dapat mengubah saluran penerima
Sementara itu, tekan dan terakhir beberapa detik, dapat menutup digital bermain dan berubah menjadi model hemat daya
Kemudian tekan lagi, bisa diputar ulang
Fungsi dapat dapat mengunci saluran, sehingga untuk menghindari kesalahan operasi
C. Tetapkan saluran yang sama dengan pemancar dan penerima
