Detail produk:
|
| Nama: | Penguat Daya RF Daya Tinggi | Frekuensi: | 300MHz |
|---|---|---|---|
| Daya Keluaran RF: | 20W | Tegangan kerja: | 28VDC ± 1V |
| Dimensi: | 210*92*25mm | Bekerja Saat Ini: | 6A |
| Cahaya Tinggi: | 300MHz RF Linear Power Amplifier,59dB RF Linear Power Amplifier,CE RF Power Amplifier |
||

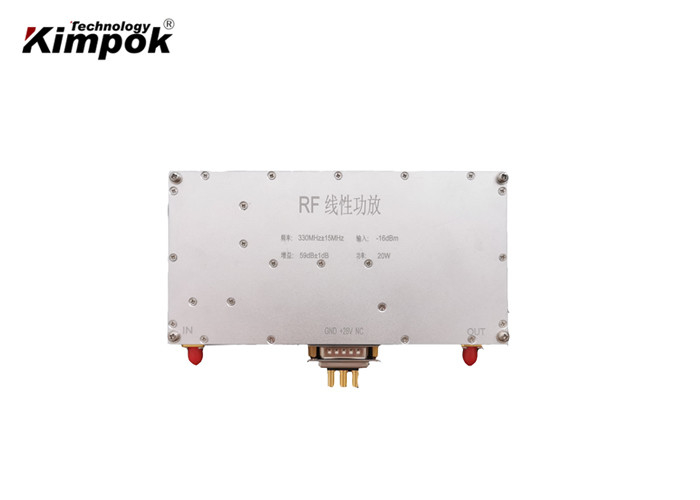

300MHz 20W RF Linear Power Amplifier dengan 59dB 28V Anti-interferensi
Fitur RF Linear PN daya tinggi:
Spesifikasi Utama:
| Tidak. | Barang | Persyaratan | |
| 1 | Rentang frekuensi | 330 MHz ± 15 MHz atau Disesuaikan | |
| 2 | Sumber Sinyal | Sumber Kebisingan berkecepatan tinggi pita lebar | |
| 3 | Maks Pout | 60dBm ± 1dB (lebih dari Frekuensi pada suhu yang sama) | |
| 60dBm ± 1dB (lebih dari suhu pada Frekuensi yang sama) | |||
| 4 | Menyesuaikan cemberut |
Opsi I/O1 (Bawaan) |
Jika Pout aktual tidak sama dengan Pout target dalam setiap 60 detik, nilai ATT perlu ditambah atau dikurangi sebesar 1dB langkah dalam kisaran 0-31dB, hingga Pout aktual sama dengan Pout target . |
| Opsi I/O2 |
43dBm oleh YONLIT M&C Pout akan menjadi sekitar 37dBm tanpa M&C |
||
| 5 | Port RF VSWR | 1,5 | |
| 6 | Tegangan kerja | 28VDC ± 1V | |
| 7 | Bekerja Saat Ini | <5.5A | |
| 8 | Konektor RF | SMA-Perempuan, 50 Ohm | |
| 9 | Dimensi | 310*92*25mm (Konektor Eksklusif) | |
| 10 | Pelabuhan Catu Daya | Kapasitor inti tarik | |
| 11 | Suhu kerja | -25~+65 | |
| 12 | Perlindungan | Shutdown lebih dari 75℃, auto-restart kurang dari 50 | |
| Matikan saat daya terbalik lebih banyak 15W, mulai ulang otomatis setelah sekitar 30 detik | |||
Opsi I/O1(Bawaan):Paralel DB15Perempuan
| DB15Femal | Keterangan | Masuk/Keluar |
| PIN1 | 1dB (Menggantung di udara atau menambahkan 5V: Tidak Ada ATT; Grounding: Aktifkan ATT) | DI |
| PIN2 | 2dB (Menggantung di udara atau menambahkan 5V: Tanpa ATT; Grounding: Aktifkan ATT) | DI |
| PIN3 | 4dB (Menggantung di udara atau menambahkan 5V: Tanpa ATT; Grounding: Aktifkan ATT) | DI |
| PIN4 | 8dB (Menggantung di udara atau menambahkan 5V: Tanpa ATT; Grounding: Aktifkan ATT) | DI |
| PIN5 | 16dB (Menggantung di udara atau menambahkan 5V: Tanpa ATT; Grounding: Aktifkan ATT) | DI |
| PIN7 | Pr (Daya RF terbalik, 0,05V/dB, kisaran 10dB, 2-3,3V@40dBm) | Keluar |
| PIN10 | Pf (Daya RF Maju, 0,05V/dB, kisaran 20dB, 2-3,3V@47dBm) | Keluar |
| PIN11 | EN (5V: PA OFF; Hang in air atau grounding: PA ON) | DI |
| PIN12 | TA (Alarm suhu, Alarm: 5V, Normal: 0V) | Keluar |
| PIN13 | VA (Alarm VSWR, Alarm: 5V, Normal: 0V) | Keluar |
| PIN14 | Tc (Suhu: 0.01V/1℃, 0.75V @25 ) | Keluar |
| PIN15 | GND | GND |
Opsi I/O 2: DB9 Female untuk YONLIT M&C
| DB9Perempuan | Keterangan | Masuk/Keluar |
| PIN1 | Indikator PA ON 4.9V | Keluar |
| PIN3 | Kontrol ALC eksternal, rentang input 0-5V) | DI |
| PIN4 | Catu daya 5V | Keluar |
| PIN5 | Pf (Maju RF Power, Maks: 0-5V, 20dB berdering) | Keluar |
| PIN6 | EN (5V: PA OFF; Hang in air atau grounding: PA ON) | DI |
| PIN7 | TA (Alarm suhu, Alarm: 5V, Normal: 0V) | Keluar |
| PIN8 | VA (Alarm VSWR, Alarm: 5V, Normal: 0V) | Keluar |
| PIN9 | GND | GND |
FAQ:
Q1: Apa yang bisa saya beli dari Anda?
COFDM digital AV transmitter, IP mesh radio, analog video transmitter, radio data transceiver, dan transmitter receiver OEM papan utama.
Q2: Mengapa saya harus memilih Anda?
Tim R&D inti kami berasal dari universitas kelas satu di Cina, jurusan teknik komunikasi.Kami percaya bahwa komunikasi nirkabel akan terus berkembang di pasar profesional di masa depan.
Q3: Apakah Anda memiliki jumlah pesanan minimum?
Tidak ada batas MOQ, 1 pc dapat diterima.
Q4:Layanan produk seperti apa yang dapat saya miliki?
Layanan OEM & ODM.
Q5: Apa garansi produk?
Kami menawarkan garansi dua tahun dan perawatan seumur hidup.
Q6: Berapa waktu tunggu rata-rata?
5-7 hari kerja untuk model biasa, dan 20-30 hari kerja untuk model yang disesuaikan.
Q7: Apa jenis metode pembayaran yang Anda terima?
Kami menerima transfer bank, Western Union, PayPal, atau pembayaran tunai.
Q8: Dapatkah Anda memberikan dokumentasi yang relevan?
Ya, kami dapat menyediakan sebagian besar dokumentasi termasuk Sertifikat Analisis / Kesesuaian;Negara Asal, dan dokumen ekspor lainnya jika diperlukan.
