Detail produk:
|
Nama: | Penguat Daya RF Daya Tinggi | Frekuensi: | 1250MHz |
---|---|---|---|
Daya Keluaran RF: | 60dBm | Tegangan kerja: | 28VDC ± 1V |
Dimensi: | 310*92*25mm | Bekerja Saat Ini: | 7A |
Cahaya Tinggi: | 60dBm RF Power Amplifier,Peralatan Nirkabel RF Power Amplifier,1250MHz RF Power Amplifier |

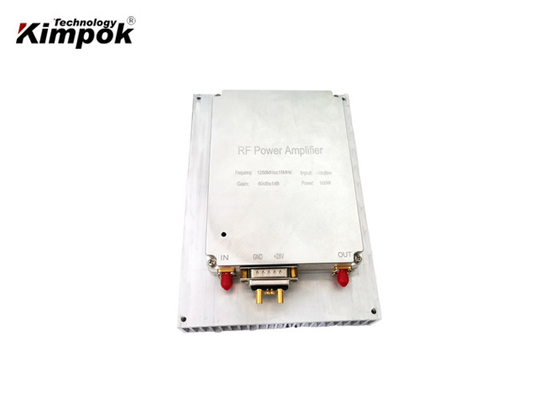

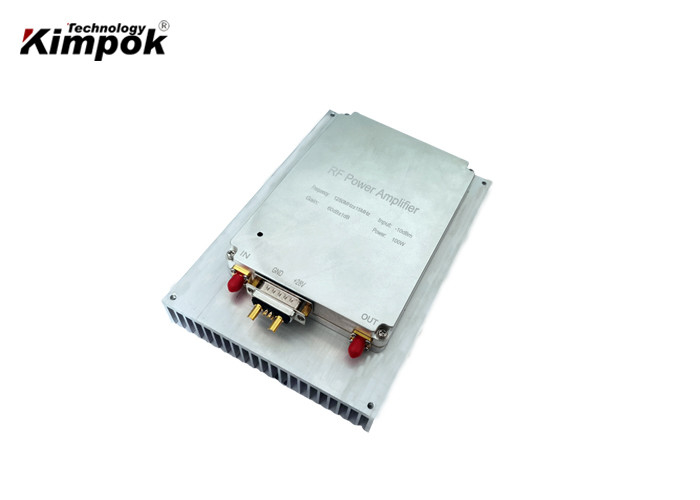

100W High Power RF Power Amplifier dengan 60dB 1250MHz untuk Peralatan Nirkabel
kamiFitur:
Spesifikasi Utama:
Tidak. | Barang | Persyaratan | |
1 | Rentang frekuensi | 1250 MHz ± 15 MHz atau Disesuaikan | |
2 | Sumber Sinyal | Sumber Kebisingan berkecepatan tinggi pita lebar | |
3 | Maks Pout | 60dBm ± 1dB (lebih dari Frekuensi pada suhu yang sama) | |
60dBm ± 1dB (lebih dari suhu pada Frekuensi yang sama) | |||
4 | Menyesuaikan cemberut |
Opsi I/O1 (Bawaan) |
Jika Pout aktual tidak sama dengan Pout target dalam setiap 60 detik, nilai ATT perlu ditambah atau dikurangi sebesar 1dB langkah dalam kisaran 0-31dB, hingga Pout aktual sama dengan Pout target . |
Opsi I/O2 |
50-60dBm oleh YONLIT M&C Pout akan menjadi sekitar 37dBm tanpa M&C |
||
5 | Port RF VSWR | 1,5 | |
6 | Tegangan kerja | 28VDC ± 1V | |
7 | Bekerja Saat Ini | <5.5A | |
8 | Konektor RF | SMA-Perempuan, 50 Ohm | |
9 | Dimensi | 310*92*25mm (Konektor Eksklusif) | |
10 | Pelabuhan Catu Daya | Kapasitor inti tarik | |
11 | Suhu kerja | -25~+65 | |
12 | Perlindungan | Shutdown lebih dari 75℃, auto-restart kurang dari 50 | |
Matikan saat daya terbalik lebih banyak 15W, mulai ulang otomatis setelah sekitar 30 detik |
Opsi I/O1(Bawaan):Paralel DB15Perempuan
DB15Femal | Keterangan | Masuk/Keluar |
PIN1 | 1dB (Menggantung di udara atau menambahkan 5V: Tidak Ada ATT; Grounding: Aktifkan ATT) | DI |
PIN2 | 2dB (Menggantung di udara atau menambahkan 5V: Tanpa ATT; Grounding: Aktifkan ATT) | DI |
PIN3 | 4dB (Menggantung di udara atau menambahkan 5V: Tanpa ATT; Grounding: Aktifkan ATT) | DI |
PIN4 | 8dB (Menggantung di udara atau menambahkan 5V: Tanpa ATT; Grounding: Aktifkan ATT) | DI |
PIN5 | 16dB (Menggantung di udara atau menambahkan 5V: Tanpa ATT; Grounding: Aktifkan ATT) | DI |
PIN7 | Pr (Daya RF terbalik, 0,05V/dB, kisaran 10dB, 2-3,3V@40dBm) | Keluar |
PIN10 | Pf (Daya RF Maju, 0,05V/dB, kisaran 20dB, 2-3,3V@47dBm) | Keluar |
PIN11 | EN (5V: PA OFF; Hang in air atau grounding: PA ON) | DI |
PIN12 | TA (Alarm suhu, Alarm: 5V, Normal: 0V) | Keluar |
PIN13 | VA (Alarm VSWR, Alarm: 5V, Normal: 0V) | Keluar |
PIN14 | Tc (Suhu: 0.01V/1℃, 0.75V @25 ) | Keluar |
PIN15 | GND | GND |
Opsi I/O 2: DB9Female untuk YONLIT M&C
DB9Perempuan | Keterangan | Masuk/Keluar |
PIN1 | Indikator PA ON 4.9V | Keluar |
PIN3 | Kontrol ALC eksternal, rentang input 0-5V) | DI |
PIN4 | Catu daya 5V | Keluar |
PIN5 | Pf (Maju RF Power, Maks: 0-5V, 20dB berdering) | Keluar |
PIN6 | EN (5V: PA OFF; Hang in air atau grounding: PA ON) | DI |
PIN7 | TA (Alarm suhu, Alarm: 5V, Normal: 0V) | Keluar |
PIN8 | VA (Alarm VSWR, Alarm: 5V, Normal: 0V) | Keluar |
PIN9 | GND | GND |
