500Mhz-2400MHz High Power RF Amplifier Ukuran Lebih Kecil LAN 28V DC

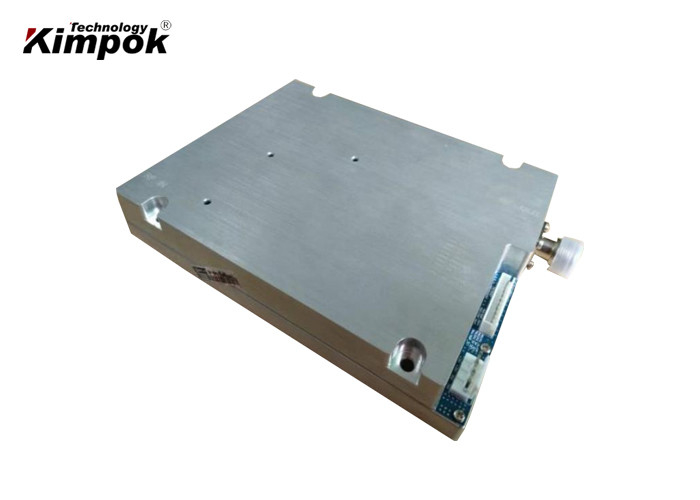

Gambar besar : 500Mhz-2400MHz High Power RF Amplifier Ukuran Lebih Kecil LAN 28V DC

Detail produk:

Tempat asal:	Cina
Nama merek:	Kimpok Technology / OEM
Sertifikasi:	CE
Nomor model:	KP-LAM800-50W

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 buah
Harga:	negotiable
Kemasan rincian:	kemasan internasional
Waktu pengiriman:	7-15 hari kerja
Syarat-syarat pembayaran:	T/T, Western Union, PayPal
Menyediakan kemampuan:	1000 pcs/bulan

Kontak

500Mhz-2400MHz High Power RF Amplifier Ukuran Lebih Kecil LAN 28V DC

Deskripsi

Nama:	Penguat daya linier	Frekuensi:	500-2400MHz
Daya Keluaran RF:	50dBm	Tegangan kerja:	28VDC ± 1V
Dimensi:	17513625mm	Berat:	2kg
Menyoroti:	500Mhz Penguat RF Daya Tinggi , Penguat RF Daya Tinggi 2400Mhz , Penguat RF 28VDC Daya Tinggi

500Mhz - 2400MHz High Power RF Power Amplifier Ukuran Lebih Kecil LAN 28V DC

sayaFitur:

Sumber Kebisingan terintegrasi dan RF PA dalam satu rumah, ukuran lebih kecil dan hanya menghubungkan DC28.6A ke sana
Cegah interferensi daya RF terpancar tinggi ke unit pemantauan dan Sirkuit PA
Kami dapat menyediakan radiator yang sesuai untuk Anda, satu radiator dapat dipasang 2 Modul 50W-Jammer.

Tidak. Barang Persyaratan

Rentang frekuensi	500-2400MHz
Memperoleh	50dB
Kerataan Penguatan Sinyal Kecil	4dB
Kerataan Penguatan Daya	1.5dB
Daya Keluaran Maks	50dBm
Daya Masukan	5-10dBm
Harmonik	3 ^rd harmonik 12dBc, 2^dan harmonik 15dBc
Palsu	>60dBc
Angka Kebisingan	10dB
Masukan / Keluaran VSWR	2
Tegangan kerja	28VDC
Arus diam	<1.2A Jenis
Bekerja Saat Ini	<11A (Maks.:15A)
Beralih Waktu	<2uS typ.(5uS max.)
Efisiensi	25% CW
Port Masukan RF	SMA-Perempuan
Port Keluaran RF	N-Perempuan
Impedansi masukan/keluaran	50ohm
Antarmuka Catu Daya	Kapasitor inti tarik
Suhu kerja	-20℃~+70
Suhu Penyimpanan	-30℃~+70
Ukuran	17513625mm
Berat	Sekitar 2kg
Perlindungan	Setelah masalah teratasi, Pulsa 5V ke PIN7 untuk memulai ulang PA Shutdown: lebih dari VSWR Tinggi, Setelah masalah teratasi, Pulsa 5V ke PIN7 untuk memulai ulang PA
DB10	PIN7: Reset: 5V Pulse akan restart PA setelah VSWR shutdown PIN5: TEMP: Alarm Over-High-Temperature (+3V), dan PA shutdown PIN2: V-: Indikator untuk daya RF terbalik PIN8-PIN10: GND: Pembumian23 DB10 PIN1 :PTT: (Menggantung di udara atau grouding : PA ON; +5V:PA OFF) PIN6: SWR: Alarm Over-high-VSWR (+3V), dan PA shutdown PIN4: Vt: Indikator untuk Suhu PA (Vt=0.5V+TC×10mV/℃) PIN3: V+: Indikator untuk Daya maju (Maks: 4V)

500Mhz-2400MHz High Power RF Amplifier Ukuran Lebih Kecil LAN 28V DC 0
