Detail produk:
|
| Modulasi: | COFDM | Frekuensi: | 250MHz-1500MHz |
|---|---|---|---|
| Enkripsi: | AES128/256bit | Kompresi video: | H.264/H.265 |
| masukan data: | RS232/RS485/TTL | masukan DC: | DC5V~DC14V |
| Cahaya Tinggi: | Modul COFDM DC5V,Modul COFDM DC14V,Modul Pemancar Nirkabel 200mW |
||

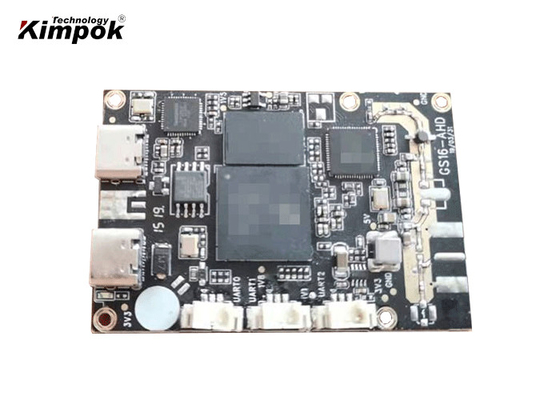

Modul Pemancar COFDM Nirkabel dengan Output Serial Dukungan 200mW
Pengenalan modul pemancar:
Modul pemancar video nirkabel COFDM HD dengan volume kecil dan konsumsi daya rendah dan pengkodean kompresi H.264, modulasi COFDM, desain tertanam yang sangat terintegrasi, teknologi pemrosesan modulasi digital chip tunggal dan desain RF pra-distorsi digital ultra-linear (Predistorsi Digital) , yang menggabungkan penangkapan digital, encoding, modulasi, dan output RF full-band dalam satu yang sepenuhnya mendukung transmisi 1080P HD.
Untuk siaran langsung digital HD, pertahanan, keamanan publik, polisi bersenjata, keamanan, dan area aplikasi lainnya, desain luar biasa KP-AHDBD01 dapat membantu Anda menyelesaikan peralatan transmisi video nirkabel HD standar COFDM dengan lebih nyaman dan efisien.
Fitur Produk:
1. Modulasi COFDM;
2. Papan pemancar HD 1080P;
3. Kompresi video H.264/H.265;
4. Port serial AHD dan RS232/RS485/TTL;
5. Konsumsi daya rendah;
Spesifikasi produk:
| Masukan DC | DC5V~DC14V |
| Bekerja Saat Ini | 0.6A DC12V |
| Rentang frekuensi Output | 250MHz-1500MHz, atau dapat disesuaikan sesuai permintaan pelanggan. |
| Modulasi | COFDM |
| Bandwidth RF | 2/4/6/8 MHz (dapat disesuaikan) |
| SHG | >52dBc |
| Enkripsi | AES128/256bit |
| Konstelasi | QPSK, 16QAM, 64QAM |
| FEC | 1/2,2/3,3/4,5/6, 7/8 |
| Interval penjaga | 1/32,1/16,1/8,1/4 |
| Pembawa | 2K, 4K, 8K |
| Kebosanan | Band penuh≤2dB,8MHz≤0.5dB |
| CNR (pembobotan) | 58dB |
| SNR bidang miring (tidak berbobot) | 50dB |
| Rentang input audio yang seimbang | Vmaks=±15V |
| Rentang input audio tidak seimbang | Vmaks = 3Vpp |
| antarmuka HD | AHD |
| Kompresi video | H.265/H.264 |
| Antarmuka data | RS232/RS485/TTL, hingga 115200bps |
| Enkripsi | AES 128/265 bit / ALLTECH Dasar pengacakan |
| Standar | SMPTE 425M (Level A dan Level B), SMPTE 424M, SMPTE 292, SMPTE 259M-C SMPTE 272M SMPTE 299M |
| Rentang masukan | 800±80 (mV) |
| protokol HDCP | Ya |
| tingkat AV | 64, 96.112.128.160.192.224.256.320.384 Kbps (dapat disesuaikan) |
| Mode penyandian audio | MPEG1 Lapisan2 |
| CBER | <2.0E-4 |
| Resolusi video | Maksimum 1920×1080P/I@ 60P |
| Tingkat video | 500kbps-16.68Mbps (adaptasi otomatis) |
| Format | YCbCr4:2:2 |
| Suhu Operasional | -25℃~55 |
| Suhu Penyimpanan | -40℃~70 |
| Karakteristik penampilan | |
| Dimensi | 44*65*12mm |
| Berat | 20g |

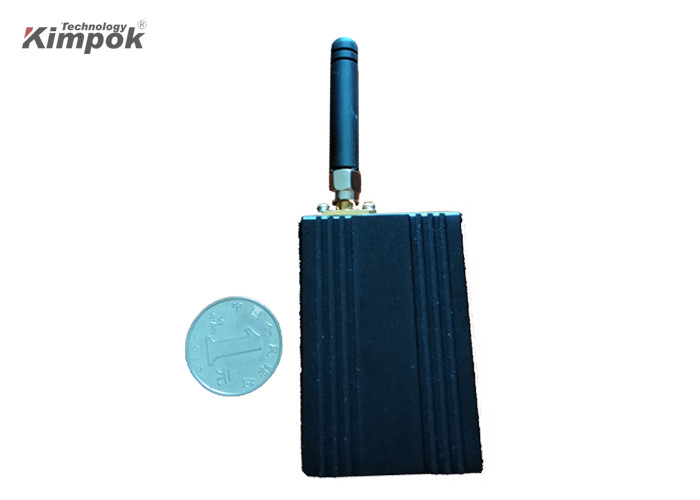

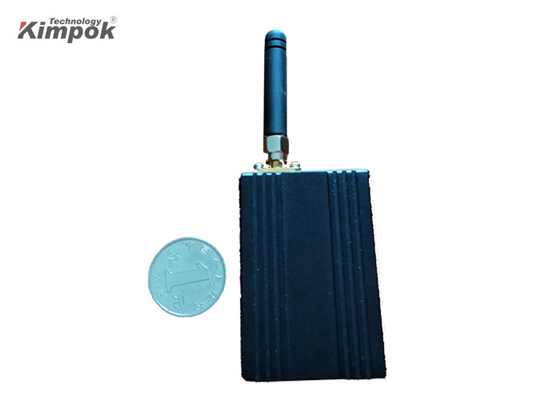

Modul penerima:
Spesifikasi modul penerima:
| Frekuensi | 170MHz~1500MHz |
| Bandwidth | 2/3/4/5/6/7/8MHz (opsi) |
| tingkat masukan RF | -94dBm~0dBm(8M)/-98dBm~0dBm(2M) |
| Impedansi masukan RF | 50Ω |
| Jenis masukan RF | tipe N |
| Modulasi | COFDM |
| Konstelasi | QPSK, 16QAM, 64QAM (dapat disesuaikan) |
| FEC | 1/2,2/3,3/4,5/6,7/8 (dapat disesuaikan) |
| Pembawa | 2k |
| Interval penjaga | 1/32,1/16,1/8,1/4 (dapat disesuaikan) |
| Pengodean video | H.264 |
| Resolusi video | 1920*1080P/I @ 60fps |
| Keluaran audio | Ketidakseimbangan stereo 300/ 200mv |
| keluaran AV | HDMI,AV,Ethernet |
| Tegangan kerja | AC220V/DC12V 1A |
| suhu kerja | -20℃～+50℃ |
| Dimensi | 129*90*17mm |
| Berat | 25g |
